欢迎来到:宜兴泰格精密陶瓷有限公司官方站点!

金属化陶瓷1

金属化陶瓷是在陶瓷表面涂覆一层金属薄膜(钼锰、钨、银等),经过金属化高温炉烧结,使之实现陶瓷和金属牢固结合。目前公司有厚膜法,薄膜法、活化法等工艺,可以实现95%-99.7%氧化铝陶
Products Inquiry

产品详情

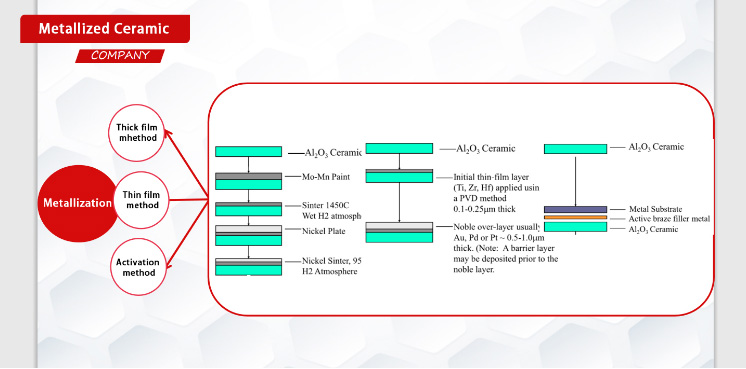

金属化陶瓷是在陶瓷表面涂上一层金属膜(钼、锰、钨、银等),在金属化高温炉中烧结,实现陶瓷与金属的牢固结合。目前公司拥有厚膜法、薄膜法、活化法等工艺,可实现95%-99.7%氧化铝陶瓷、氮化铝陶瓷、铍陶瓷、蓝宝石、金刚石等表面金属化。

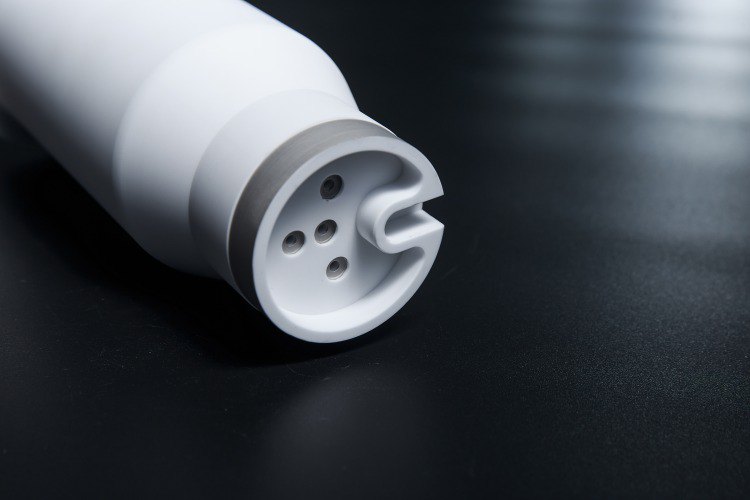

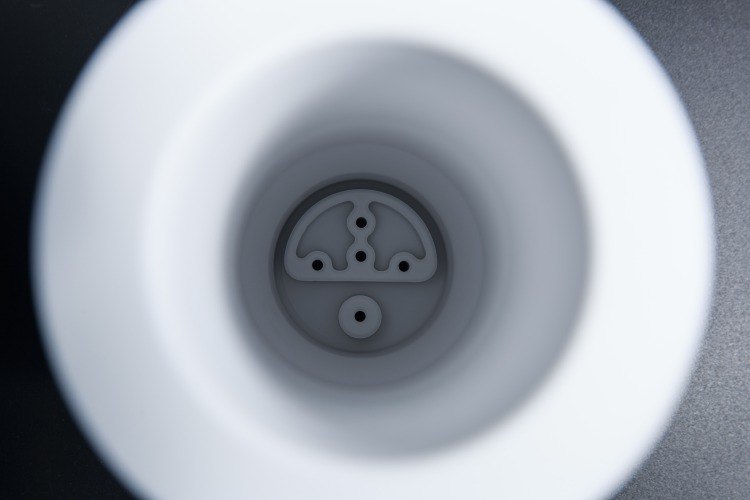

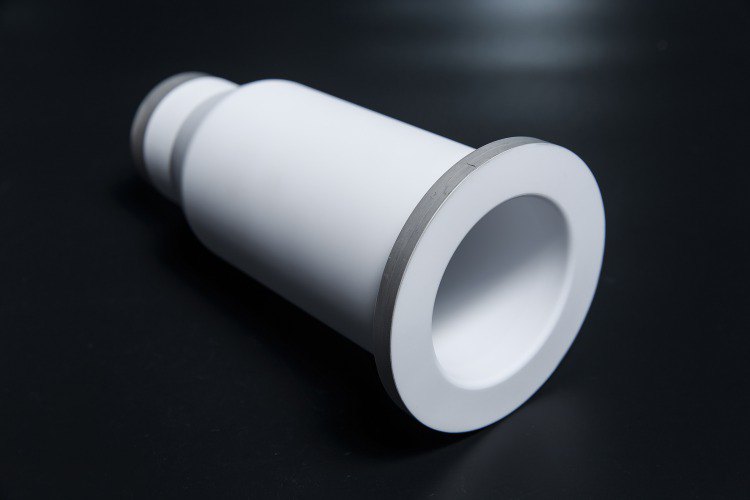

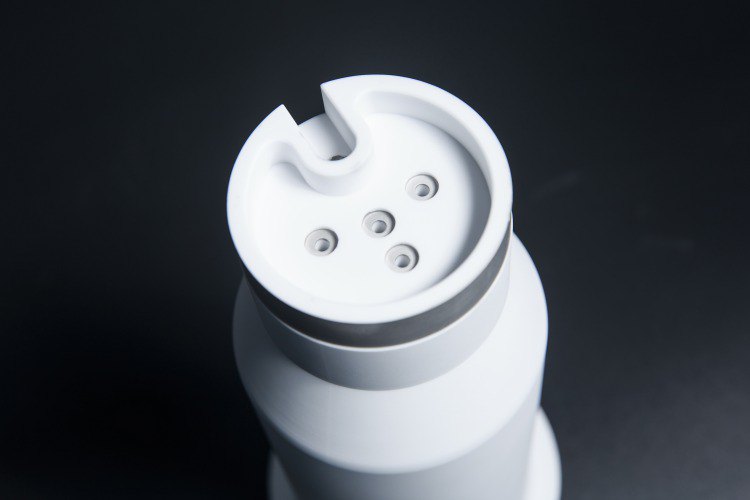

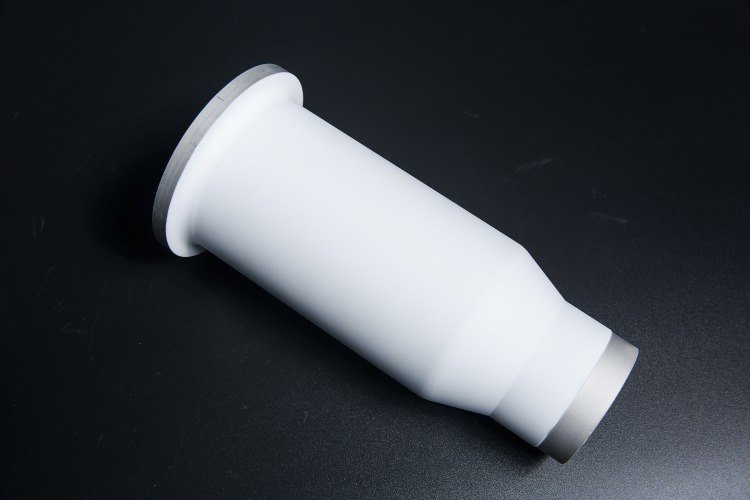

金属化陶瓷


项目


单位

A-95
A-75
MS-1
堆积密度
环境温度
g/cm³
≥3.64
≥3.2
≥2.7
氦气泄漏率(气密性)

pa.m3/s
≤1×10 ^-11
——
——

抗弯强度
环境温度
Mpa
336.1
280
160

平均线膨胀系数
(20~500)℃

1/℃
7.27×10^-6
6.21×10^-6
8.48×10^-6
(20~800)℃
7.73×10^-6
——
——
介电常数
Mhz20℃

9.4
8.7
7.5


体积电阻率
100℃


Ω.cm
5.2×10^15
4.5×10^13
3.7×10^13
300℃
5.6×10^14
——
——
500℃
4.8×10^13
——
——
介质损耗
20℃

2.4×10^-4
≤10×10^-4
≤8×10^-4
直流击穿强度

KV/mm
42.0
34
28

热稳定性
ambient temperatures~800℃


通过pass
——
——

化学稳定性
10%HCI

Mg
4.657
——
——
1:9NaOH
0.075
——
——

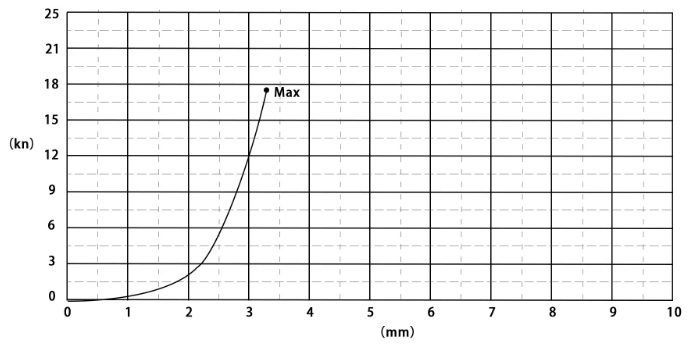

面积

计量长度

最大负荷

最大应力
单位
mm2
mm
kN
MPa
1
122.0000
100.0000
13.1016
107.390
2
122.0000
100.0000
16.9062
138.576
3
122.0000
100.0000
13.1273
107.601
4
122.0000
100.0000
14.4523
118.462
5
122.0000
100.0000
12.2820
100.672
6
122.0000
100.0000
13.2656
108.735
7
122.0000
100.0000
13.8773
113.749
8
122.0000
100.0000
17.4781
143.263
平均值


14.3113
117.306

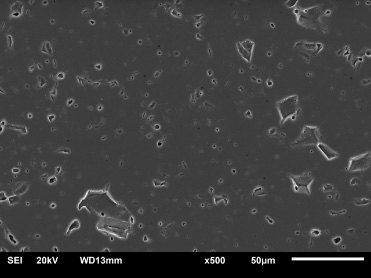

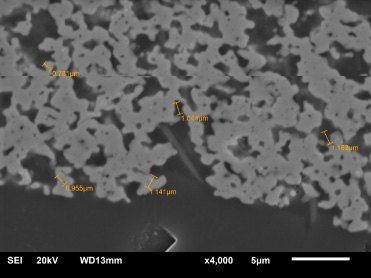

金属化层SEM图像放大4000倍,陶瓷件SEM图像放大500倍
